Kõrge täpsusega intelligentne elektrooniline tasakaal milligrammi täpsusega

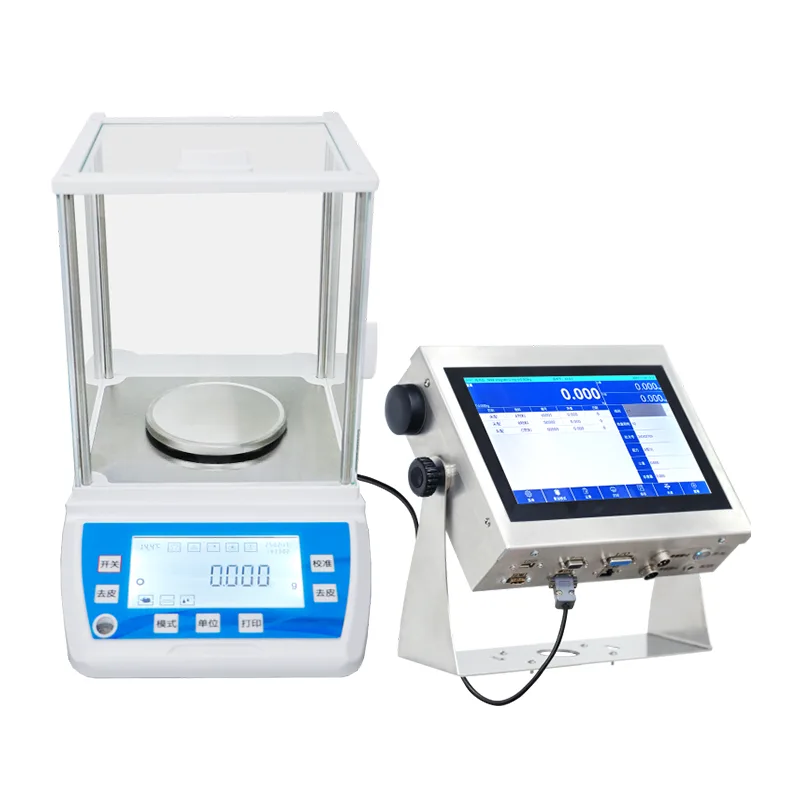

Kõrge täpsusega intelligentne elektrooniline kaal (JDT-A35 seeria) on laborikvaliteediga kaal, mida toodab Jiangsu Jutian Weighing Equipment Co., Ltd. See on mõeldud rakenduste jaoks, mis nõuavad milligrammi või sub-milligrammi eraldusvõimet, sealhulgas analüütilist keemiat, farmatseutilist koostist, materjalide kvaliteedikontrolli ja täpsust. Seade kasutab elektromagnetilise jõu kompenseerimise (EMFC) anduritehnoloogiat, et saavutada kontrollitud laboritingimustes kiire stabiliseerimine ja kõrge korratavus.

Erinevalt tootmisliinil kasutamiseks mõeldud tööstuslikest platvormkaaludest või kontrollkaaludest on see kaal ette nähtud töölaual töötamiseks keskkondades, kus temperatuuri, niiskust ja õhuvoolusid saab mõõtmistäpsuse säilitamiseks hallata. Iga üksus kalibreeritakse enne saatmist ja sisemine kalibreerimismehhanism (kui on olemas) võimaldab rutiinset täpsuse kontrollimist ilma väliste raskusteta.

Mudeli spetsifikatsioonid

Märkused metroloogiliste spetsifikatsioonide kohta:I ja II täpsusklassid on määratletud OIML R76 järgi. Loetavus (d) on kuva väikseim samm. Korratavuse ja lineaarsuse väärtused esindavad tüüpilist jõudlust kontrollitud laboritingimustes (stabiilne temperatuur, minimaalsed õhuvoolud, tasapinnaline paigaldus). Tegelik jõudlus sõltub töökeskkonnast ja operaatori tehnikast. Panni suurusi ja kaalumisvõimsusi saab konfigureerida vastavalt rakenduse nõuetele.

Jiangsu Jutian Weighing Equipment Co., Ltd. omab oma toodetele ISO9001- ja CE-sertifikaati. Ettevõtte 919 uurimis- ja arenduskeskus arendab kaalusid ja manussüsteeme, millel on 68 riiklikku patenti ja 20 tarkvara autoriõigust. Tootmine toimub standardiseeritud kvaliteedikontrolli protseduuride alusel, mis hõlmavad komponentide kontrolli, kokkupanekut ja kalibreerimist.

Andurite tehnoloogia ja mõõtmise põhimõte

Kaal kasutab elektromagnetilise jõu kompenseerimise (EMFC) koormusandurit. Selles konstruktsioonis tasakaalustatakse proovi kaalujõudu pannil püsivas magnetväljas mähise tekitatud elektromagnetilise jõuga. Tasakaalu säilitamiseks vajalik vool on võrdeline rakendatava massiga. See põhimõte pakub mitmeid kõrge eraldusvõimega kaalumise jaoks olulisi omadusi:

Kiire stabiliseerimine:Suletud ahelaga tagasisidesüsteem viib tasakaalu poole sekundi murdosa jooksul pärast laadimist, võimaldades tõhusat töövoogu korduvate kaalumistoimingute puhul.
Madal triiv:Võrreldes deformatsioonimõõturi koormuselementidega on EMFC anduritel madalam pikaajaline nulli triiv stabiilsetes temperatuuritingimustes, mis vähendab ümberkalibreerimise sagedust pikema kasutuse ajal.
Sisemine kalibreerimisvõimalus:Valitud mudelid sisaldavad sisseehitatud kalibreerimisraskust ja mootoriga mehhanismi. Kalibreerimisrutiin käivitatakse puuteekraani liidese kaudu ja see lõpeb lühikese tsükli jooksul ilma väliste raskusteta.

Kaalu korpus ja kaalukauss on valmistatud roostevabast terasest 304, mis on valitud korrosioonikindluse ja puhastamise hõlbustamiseks. Ekraan on 10-tolline HD mahtuvuslik puuteekraan (1024×768 eraldusvõime), mida juhib Android-põhine protsessor (RK3288W neljatuumaline Cortex-A17, 2G RAM, 8G salvestusruum), mis haldab kasutajaliidest, andmesalvestust ja sidefunktsioone.

Mõõtmisfunktsioonid ja andmeühenduvus

Kaal toetab mitut puuteekraani liidese kaudu ligipääsetavat kaalumisrežiimi ja rakendusfunktsioone: standardne kaalumine, osade loendamine, kaalumine protsentides, tiheduse määramine (kasutades valikulist tiheduse komplekti) ja kontrollkaalu ülemise/alumise piiri alarmiga. Ühikute teisendamine hõlmab mg, g, ct, untsi, naela, gn, ozt ja tükkide loendamise režiimi.

Andmesideliidesed sisaldavad standardina kahte USB-porti, kahte RS232-jadaporti, ühte RJ45 Etherneti porti ja ühte I/O-väljundit. Valikulised moodulid lisavad Wi-Fi, Bluetoothi, HDMI-väljundi ja 4G IoT-ühenduvuse. Saate ühendada väliseid seadmeid, nagu printerid, vöötkoodiskannerid, häireindikaatorid ja kaugkuvarid. Kaaluandmeid saab edastada arvutisse või LIMS-i (Laboratory Information Management System) jada- või võrguühenduse kaudu.

Paigaldus ja keskkonnanõuded

Määratud täpsusnõuete saavutamiseks tuleb kaal paigaldada stabiilsele vibratsioonivabale pingile kontrollitud temperatuuri ja minimaalse õhu liikumisega kohta. Töötemperatuuri vahemik on -10°C kuni 40°C, suhteline õhuniiskus alla 90% (mittekondenseeruv). Enne kalibreerimist ja mõõtmist on pärast sisselülitamist vaja 30–120-minutilist soojendusperioodi, mis võimaldab sisemisel elektroonil saavutada termilise tasakaalu.

Toide antakse AC 100-240V adapteri kaudu (DC 12V, 1000mA väljund). Tasakaal tuleb enne kasutamist reguleeritavate jalgade ja sisseehitatud tasemeindikaatori abil tasandada. Laboratoorsete kvaliteedisüsteemide järgimiseks on soovitatav iga-aastane uuesti kalibreerimine sertifitseeritud kaaludega.

Tüüpilised rakenduskeskkonnad

KKK (korduma kippuvad küsimused)

Mis vahe on selle tasakaalu täpsusklassil I ja II?
Täpsusklass I (eriline täpsus) ja klass II (kõrge täpsus) on määratletud OIML R76-ga, tuginedes taatlusskaala intervallile (e) ja skaala jaotuste arvule (n). I klassi instrumentidel on mahutavuse suhtes väiksem kontrollvahemik. Praktikas sobivad JDT-A35 seeria I klassi mudelid rakendustes, kus on nõutav kõrgeim metroloogiline usaldusväärsus, näiteks analüütiline keemia. II klassi mudelid vastavad rutiinse farmaatsia ja tööstusliku kvaliteedikontrolli nõuetele.

Millal tuleks sisemist kalibreerimist kasutada võrreldes välise kalibreerimisega?
Sisemine kalibreerimine kasutab sisseehitatud võrdluskaalu ja on mugav igapäevaseks täpsuse kontrollimiseks ilma väliste kaaludeta. See käivitatakse puuteekraani menüü kaudu ja lõpeb automaatselt. Väliskalibreerimisel kasutatakse sertifitseeritud kalibreerimisraskust, mille operaator on pannile asetanud ja mida soovitatakse teha ametlikeks kalibreerimiskirjeteks, perioodiliseks kontrollimiseks labori standardsete tööprotseduuride kaupa või juhul, kui sisemine kaal nõuab ristkontrolli.

Millised keskkonnategurid mõjutavad mõõtmise täpsust milligrammi tasemel?
Temperatuurikõikumised, õhuvoolud, vibratsioon ja staatiline elekter on peamised keskkonnategurid, mis mõjutavad subgrammi loetavust. Kaal tuleks asetada spetsiaalsele kaalulauale, eemal akendest, ustest ja HVAC-ventilatsiooniavadest. Mittejuhtivate proovide puhul võivad olla vajalikud antistaatilised meetmed (ionisaator, maandus). 0,0001 g loetavusega mudelitesse on integreeritud tõmbekaitse.

Kas kaal suudab suhelda labori infohaldussüsteemiga?
Jah. Standardsed RS232, USB ja Etherneti liidesed toetavad andmete väljastamist LIMS-i, ELN-i või arvutipõhisesse andmekogumistarkvarasse. Kaaluandmeid saab edastada reaalajas või hankida sisemälust. Sideprotokolli üksikasjad on toodud toote dokumentatsioonis, et aidata kliendi IT- või laboriautomaatikameeskonnal integreerida.

Millist hooldust on vaja aja jooksul täpsuse säilitamiseks?
Hoidke kaalupann ja korpus puhtad, tolmu- ja kemikaalijääkideta. Kontrollige kalibreerimist oma labori kvaliteedisüsteemi määratud intervallidega – sisemist kalibreerimist saab teha iga päev, välist kalibreerimist kord kuus või kord kvartalis. Iga-aastane professionaalne hooldus, sealhulgas EMFC-anduri kontrollimine ja vajadusel kulumisosade väljavahetamine, aitab säilitada mõõtmiste pikaajalist usaldusväärsust.
