Elektrooniline platvormkaal koos sisseehitatud etikettide printimise funktsiooniga

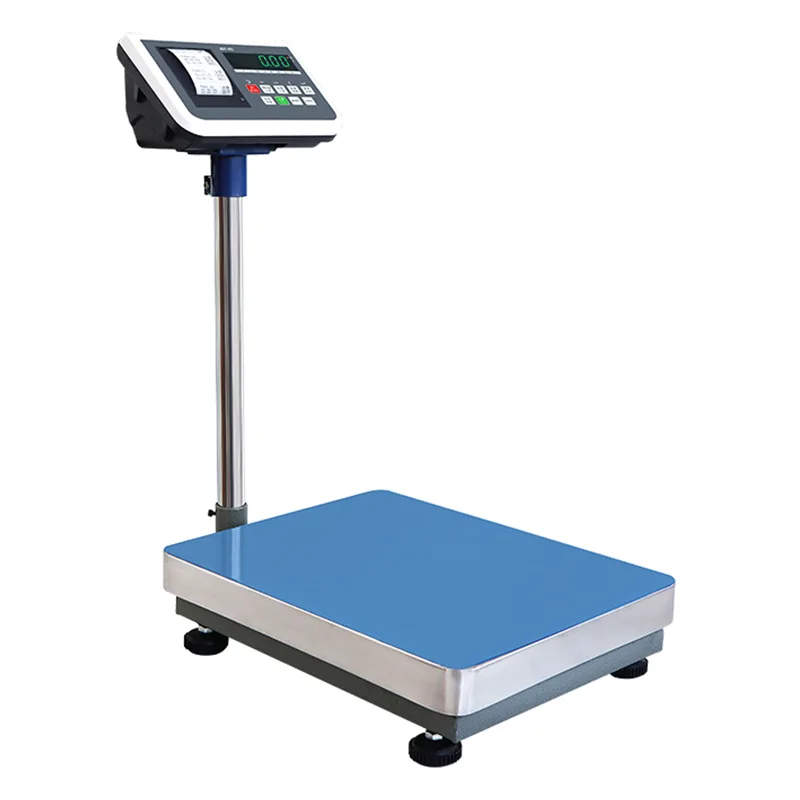

Sisseehitatud etikettide printimisfunktsiooniga elektrooniline platvormkaal (JDT-JT-H8 seeria) on statsionaarne kaalumis- ja printimistööjaam, mida toodab Jiangsu Jutian Weighing Equipment Co., Ltd. See ühendab jäiga keevitatud terasplatvormi, pingemõõturi koormusandurid, LED-digitaalse indikaatori ja integreeritud termoprinteri ühes seadmes. Seadmed on mõeldud tööjaamadele, kus esemeid kaalutakse ja mõõtmispunktis tuleb kohe genereerida prinditud dokument, nagu kaalupilet, saatesilt või ülevaatuse kviitung.

Erinevalt liikuvatel tootmisliinidel töötavatest kontrollkaaludest mõõdab H8-seeria platvormkaal pärast eseme pannile asetamist ja näidu stabiliseerumist staatilist kaalu. Printimise käivitab operaator käsitsi või kaalu stabiliseerimisel automaatselt, olenevalt konfigureeritud režiimist. Seadmed sobivad dokkide, laevaväljade, tootmispõrandate kontrollpunktide ja kvaliteetsete proovivõtujaamade vastuvõtuks.

Mudeli spetsifikatsioonid

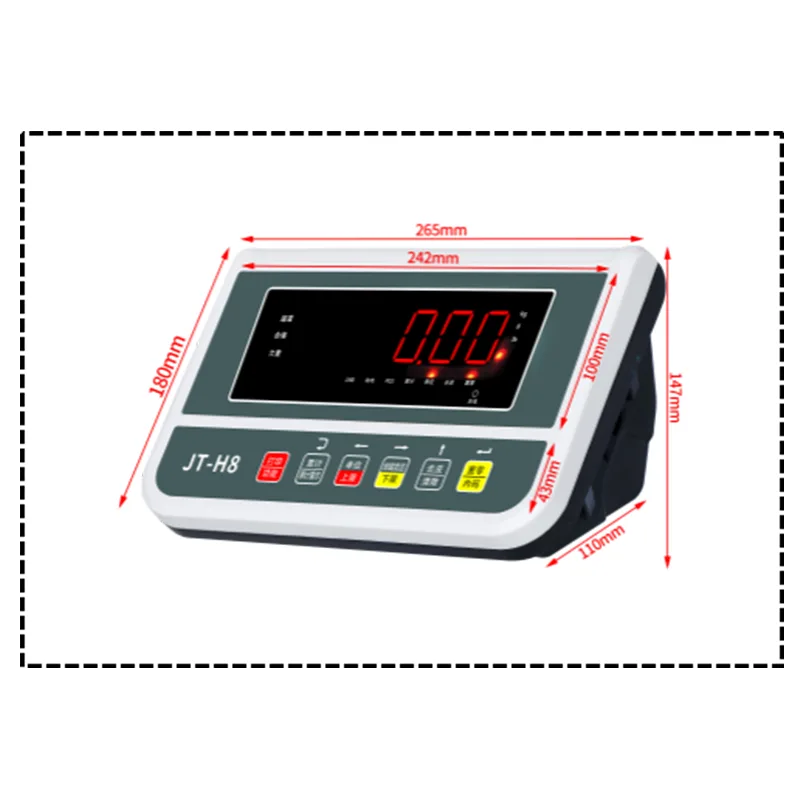

Ühised spetsifikatsioonid:Ekraan: 32 mm kõrgune LED-digitaalne toruekraan; Ühikud: kg / g / nael (vabalt lülitatav); Indikaatori korpus: ABS plastikust korpus 6 mehaanilise võtmega; Toide: AC 220V koos sisseehitatud 6V 4A laetava akuga (AC/DC kaheotstarbeline); Põhifunktsioonid: nulli nullimine, taara, bruto/netokaal, akumulatsioon, sisseehitatud alarm, kaalumälu, energiasäästurežiim; Valikuline side: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-mälu, releeväljund, 5V I/O väljund, 4-20mA analoogväljund; Lisatarvikud: kolmevärviline häiretuli, väline printer, suur ekraan, vöötkoodi skanner. Platvormi mõõtmed ja materjalid on seadistatavad.

Jiangsu Jutian Weighing Equipment Co., Ltd. on üle 20 aasta spetsialiseerunud kaalumisseadmetele, omades ISO9001 kvaliteedijuhtimise sertifikaati ja CE-toodete sertifikaati. Ettevõtte 919 uurimis- ja arenduskeskus on välja töötanud 68 riiklikku patenti ja 20 tarkvara autoriõigust. Tootmine toimub kahes rajatises standardiseeritud protseduuridega, mis hõlmavad terasraami keevitamist, koormusandurite kalibreerimist ja lõplikku funktsionaalset testimist. Toetatakse mittestandardseid platvormi suurusi, raami materjale ja tarkvarakonfiguratsioone.

Platvormi ehitus ja koormusandurite integreerimine

Kaaluplatvormi raam on valmistatud süsinikterasest osadest, mis on kokku pandud pideva keevitamise teel kõigis konstruktsiooniühendustes. Pärast keevitamist läbib raam pinnatöötluse ja küpsenud emailvärvi viimistluse korrosioonikaitseks sisetööstuskeskkonnas. Kaalukauss on valmistatud roostevabast terasest, mis tagab vastupidava ja kergesti puhastatava pinna, mis puutub kokku kaalutavate esemetega.

Konkreetsete keskkonnanõuetega rajatiste puhul saab tellimise ajal täpsustada alternatiivseid raamimaterjale. Täielik 304 roostevabast terasest raam on saadaval pesemiskeskkondades, toiduainete töötlemise piirkondades või kohtades, kus on kokkupuude kõrge niiskusega. Keemilise töötlemise või mereatmosfääri rakendustes saab 316 roostevaba terast kasutada, et suurendada punkt- ja pragude korrosioonikindlust.

Koormusandurid on tensoanduri tüüpi, mis on konfigureeritud mitmepunktilise paigutusega platvormi alla, et tagada stabiilsed kaalunäidud olenemata koormuse asendist platvormi piirkonnas. Koormusanduri võimsus on sobitatud platvormi nimimahuga koos sobiva projekteerimisvaruga, et tulla toime lühiajaliste tööstusliku kasutusega ülekoormustingimustega. Koormusanduri signaalikaablid juhitakse läbi suletud torude indikaatori korpuseni.

Toiteallika disain ja kaherežiimiline töö

Kaal töötab tavatingimustes vahelduvvooluvõrgust (220 V) koos sisseehitatud 6 V 4A laetava akuga, mis tagab varu- ja juhtmevaba töövõime. Kahe võimsusega arhitektuur täidab tööstuskeskkonnas mitmeid praktilisi funktsioone. Aku laeb automaatselt, kui kaal on ühendatud vahelduvvooluvõrku, ja annab tüüpilise kasutusviisi korral piisava tööaja täielikuks töövahetuseks.

Juhtmeta töö võimaldab paigutada kaalu kohtadesse, kus pistikupesad pole kohe ligipääsetavad – näiteks ajutised ülevaatusjaamad, laadimisdokid või välistingimustes varjualused vastuvõtupunktid. Aku töötab ka lühikeste toitekatkestuste ajal, vältides andmete kadumist kaalumistoimingute ajal. LED-ekraanil olev aku tühjenemise indikaator annab operaatorile laadimise vajadusest märku. Energiasäästurežiim vähendab ekraani heledust ja protsessori aktiivsust jõudeoleku ajal, et pikendada aku tööaega.

Printimise töövoog ja töörežiimid

Sisseehitatud termoprinter aktsepteerib standardseid termopaberirulle või kleepuvaid etikette. Printimise algatab operaator spetsiaalse klahvi abil indikaatormembraani klahvistikul või konfigureeritakse automaatselt käivituma, kui saavutatakse stabiilne kaalunäit ja kaal ületab minimaalse läve. Prindisisu on konfigureeritav ja võib sisaldada kaaluväärtust (neto või bruto), mõõtühikut, kuupäeva ja kellaaega, pileti järjestikust numbrit ja kasutaja määratud päise teksti.

Näidik pakub põhilisi kaalumisfunktsioone, sealhulgas nulli lähtestamist, käsitsi ja eelseadistatud taara, bruto/netokaalu näidiku vahetamist ja kaalu kogumist mitme kauba partiideks. Sisseehitatud häirefunktsioon toetab ülemise ja alumise kaalupiirangu seadistusi koos helisignaaliga, kui mõõdetud kaal langeb väljapoole vastuvõetavat vahemikku. Kaalumälu säilitab viimase kaalu ja kogunemise võimsustsüklite kaudu.

Tüüpilised kasutuselevõtukohad

KKK (korduma kippuvad küsimused)

Mis vahe on süsinikterasest ja roostevabast terasest platvormikonstruktsioonil?
Küpsetatud emailiga viimistlusega süsinikteras tagab konstruktsioonitugevuse standardse sisetööstuskeskkonna jaoks. Värvikiht kaitseb atmosfääri korrosiooni eest, kuid seda võivad kahjustada löögid või tugevad kemikaalid. Roostevaba teras 304 tagab loomupärase korrosioonikindluse kogu materjali paksuse ulatuses ning seda soovitatakse kasutada toiduainete töötlemisel, farmaatsia-, keemia- või niiskes keskkonnas. Roostevaba teras 316 pakub täiendavat vastupidavust kloriididele ja sobib mere- või keemilise töötlemise keskkonnas.

Kui kaua aku juhtmeta töötamise ajal vastu peab?
Aku tööaeg sõltub kasutussagedusest, ekraani heledusest ja sellest, kas printerit kasutatakse pidevalt. Tüüpilise vahelduva kasutamise ja mõõduka printimise korral toetab aku täielikku töövahetust. Suurte partiide pidev printimine vähendab tööaega. Aku tühjenemise indikaator hoiatab enne automaatset väljalülitamist. Vahelduvvooluga täielikuks laadimiseks kulub mitu tundi.

Kas printimisfunktsiooni saab automaatselt käivitada, kui üksus kaalule asetatakse?
Kaalu saab konfigureerida printima automaatselt, kui kaalunäit stabiliseerub ja ületab eelseadistatud miinimumläve. See automaatse printimise režiim sobib sarnaste esemete korduvaks kaalumiseks, kui käsitsi klahvivajutus pole vajalik. Rakenduste jaoks, mis nõuavad enne printimist operaatori kontrollimist, on saadaval ka käsitsi käivitamise režiim.

Millised sideliidesed on saadaval kaalu ühendamiseks arvuti või võrguga?
Valikuliste liideste hulka kuuluvad RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi ja 4G IoT. Need toetavad kaaluandmete edastamist ühendatud arvutisse, PLC-sse või hostsüsteemi. Konkreetne andmevorming ja edastusprotokoll on konfigureeritud vastama vastuvõtva süsteemiga. USB-mälu võimaldab kaalukirjete partiide eksporti võrguühenduseta analüüsi jaoks.

Kuidas skaalat pärast paigaldamist või ümberpaigutamist kalibreeritakse?
Kalibreerimine toimub platvormi mahule vastavate sertifitseeritud testkaalude abil. Protseduurile – ühe või mitme punktiga – pääseb juurde indikaatoriklahvistiku kaudu, järgides kasutusjuhendis toodud kalibreerimismenüüd. Mitmesaja kilogrammi mahutavuse korral on lineaarsuse kontrollimiseks soovitatav kasutada mitut kalibreerimispunkti kogu vahemikus. Rajatise kvaliteedisüsteemi osana on soovitatav korrapäraste ajavahemike järel kalibreerimist kontrollida.
