Arukas võrgukontrollkaal

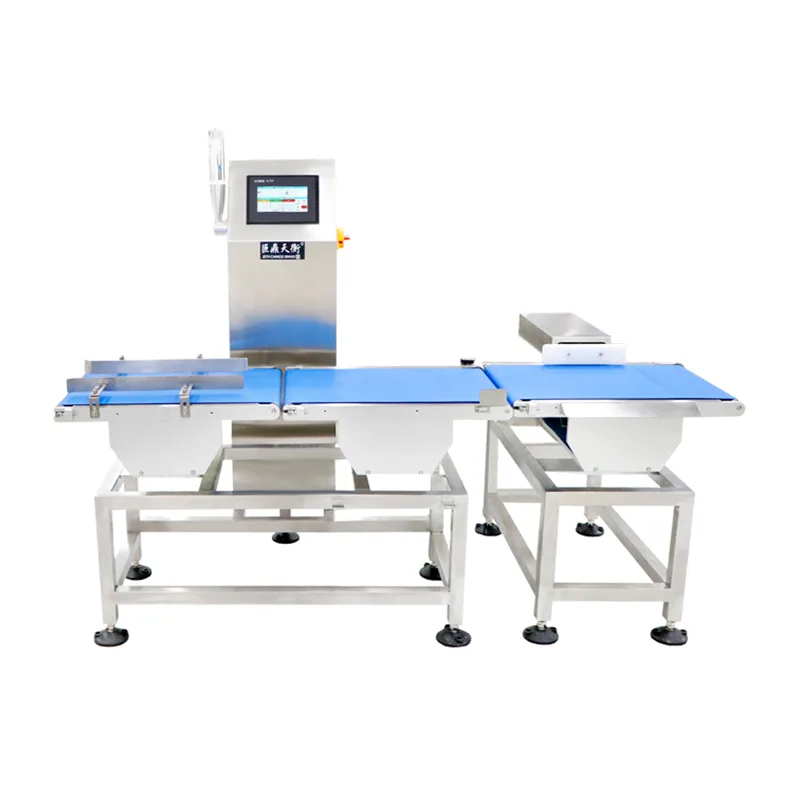

Intelligentne veebikontrollkaal A30 on kiire lint-kontrollkaalu süsteem, mida toodab Jiangsu Jutian Weighing Equipment Co., Ltd. See on üles ehitatud Linuxi sisseehitatud juhtimisplatvormile ja mõeldud pidevaks, liikumises olevaks kaalukontrolliks tootmis- ja pakkimisliinidel. Süsteem jäädvustab kaalunäidud, kui tooted liiguvad üle koormusanduriga integreeritud konveierisektsiooni, võrdleb iga näitu salvestatud parameetritega ja käivitab konfigureeritava väljundi, mis põhineb läbimise/tõrke tulemusel – seda kõike ilma olemasolevat rea kiirust või tootevahesid muutmata.

Manustatud Linuxi operatsioonisüsteemi kasutamine pakub reaalajas multitegumtöötluskeskkonda kaalusignaalide töötlemiseks, puuteekraaniga kasutajaliidese haldamiseks, andmete logimiseks ja suhtluseks. See arhitektuur võimaldab süsteemil toime tulla kiirete kontrolliülesannetega, säilitades samal ajal paindlikkuse sideprotokollide, andmevormingute ja välisseadmete integratsioonide kohandamiseks.

Süsteemiarhitektuur ja signaalitöötlusahel

Intelligentne veebikontrollkaal koosneb neljast funktsionaalsest osast: etteandekonveier, kaalumiskonveier, väljastuskonveier ja Linuxi-põhine juhtseade. Signaaliahel toimib järgmiselt:

1. Toote tuvastamine ja käivitamine:Sisend-kaalu üleminekul paiknev fotoandur tuvastab sissetuleva toote esiserva. Anduri signaal suunatakse kontrolleri digitaalsisendisse, mis käivitab kaalu püüdmise jada eelkonfigureeritud viivituse ja toote pikkuse alusel.

2. Kaalusignaali hankimine:Kaalukonveier on paigaldatud deformatsioonimõõturi koormusandurile, mis on mehaaniliselt isoleeritud ajamimootorist ja külgnevatest konveieritest. Analoogkaalu signaali võimendab, filtreerib ja digiteerib kontrolleri kiire ADC moodul. Proovivõtusagedus on konfigureeritud nii, et see jäädvustaks mitu näitu lühikese aja jooksul, mil toode on täielikult kaalumisosal.

3. Digitaalne filtreerimine ja kaalu arvutamine:Linuxi süsteem rakendab diskreeditud andmevoo jaoks digitaalseid filtreerimisalgoritme, kompenseerides mehaanilise jääkvibratsiooni ja rihmamüra. Eraldatakse stabiilne kaaluväärtus ja võrreldakse seda reaalajas toote sihtkaalu ja parameetrite andmebaasis salvestatud tolerantsi piiridega.

4. Otsus ja väljund:Süsteem klassifitseerib toote võrdlustulemuse alusel läbitud või ebaõnnestunuks. Rikketingimuste korral võivad konfigureeritavad väljundsignaalid käivitada helisignaali, visuaalse indikaatori, konveieri peatamise või tagasilükkamismehhanismi. Otsus täidetakse toote väljastussektsiooni läbimise aja jooksul.

5. Andmete salvestamine:Iga kontrollisündmus – sealhulgas ajatempel, toote identifikaator, mõõdetud kaal ja läbitud/ebaõnnestunud olek – logitakse sisemällu ja on saadaval USB-ekspordiks CSV-vormingus.

Peamised tehnilised parameetrid

Täpsusmärkus:Saavutatav täpsus sõltub toote kaalust, mõõtmetest, konveieri kiirusest ja keskkonnastabiilsusest. Tehnilisi andmeid kontrollitakse kontrollitud tehasetingimustes representatiivsete näidiste abil ja kinnitatakse kohapealse kasutuselevõtu käigus.

Jiangsu Jutian Weighing Equipment Co., Ltd.-l on üle 20-aastane kogemus kaalumisseadmete ja automatiseeritud süsteemide vallas. Ettevõttel on ISO9001 sertifikaat, CE tootesertifikaat, 68 riiklikku patenti ja 20 tarkvara autoriõigust. Tootmine toimub kahes rajatises standardiseeritud kvaliteediprotseduuride alusel ning süsteemi arendamist juhib teadus- ja arenduskeskus 919.

Linuxi sisseehitatud süsteemi ja tarkvara võimalused

Sisseehitatud Linuxi platvormi valik pakub mitmeid tööstuslike kontrollkaalurakenduste jaoks olulisi funktsionaalseid omadusi. Reaalajas tuum haldab kaalusignaali hankimist ja otsuse väljundit deterministliku ajastusega, tagades, et läbitud/ebaõnnestunud signaal genereeritakse toote transiidiaknas. Multitegumtöötluse arhitektuur võimaldab puuteekraaniga kasutajaliidesel, andmete logimisel ja võrgukommunikatsioonil töötada samaaegselt ilma kontrollitsüklit katkestamata.

Kasutajaliides toetab nii hiina- kui ka inglisekeelset kuvamist, parameetrite konfiguratsiooniga pääseb juurde struktureeritud menüülehtede kaudu. Mitmetasandilised kasutajaload piiravad kriitilisi sätteid (nt tolerantsipiirid ja kalibreerimisparameetrid) ainult volitatud töötajatega. Tarkvarauuendusi saab rakendada USB- või võrguühenduse kaudu, võimaldades kohapeal uuendada riistvara muutmata.

Süsteemi sidepinn toetab standardseid jada- ja Etherneti protokolle. Andmete väljundvorming, edastusintervall ja käepigistuse meetod on konfigureeritavad nii, et need vastaksid hostsüsteemide (nt MES, SCADA või tehase andmete kogumise serverid) nõuetele. Rakenduste puhul, mis nõuavad integreerimist hülgamismehhanismidega, saab sisend-/väljundväljundit konfigureerida juhtima pneumaatilisi ventiile, releed või indikaatorvirnasid.

Tüüpilised kontrollistsenaariumid

KKK (korduma kippuvad küsimused)

Millist eelist pakub manustatud Linuxi süsteem tavalise mikrokontrolleri ees?
Linuxi platvorm pakub multitegumtöötluse võimalust ja standardiseeritud tarkvarakeskkonda. See võimaldab kontrollrutiini samaaegset toimimist, puuteekraani värskendusi, andmete logimist ja võrgusuhtlust ilma ajakonfliktideta. Samuti lihtsustab see protokollide kohandamist ja toetab standardseid võrgutööriistu integreerimiseks tehase IT-süsteemidega.

Kuidas kontrollkaalu kalibreeritakse ja kui sageli on vaja uuesti kalibreerida?
Kalibreerimine toimub sertifitseeritud testkaalude abil puuteekraanil juhitava ühe punkti rutiini kaudu. Ümberkalibreerimise sagedus sõltub töökeskkonnast ja rajatise kvaliteedisüsteemist – igapäevane või vahetuste kontroll on reguleeritud tööstusharudes tavaline. Süsteem võimaldab kalibreerimist lõpule viia ilma lahti võtmata.

Kas süsteem suudab suhelda meie olemasoleva MES-i või andmebaasiserveriga?
Standardne Etherneti liides toetab TCP/IP-sidet. Andmevormingut ja edastusprotokolli saab kasutuselevõtu ajal kohandada, et need vastaksid vastuvõtva süsteemi nõuetele. Mittestandardsete integratsioonide puhul saab insenerimeeskond pakkuda protokolli dokumentatsiooni või konfigureerida andmeväljundi vastavalt.

Mis määrab kontrollkaalu maksimaalse läbilaskevõime?
Läbilaskevõime määratakse toote pikkuse, konveieri kiiruse ja kaalusignaali stabiliseerumiseks vajaliku minimaalse aja järgi. Pikemad tooted või kõrgemad täpsusnõuded nõuavad tavaliselt aeglasemat kiirust või suuremaid kaalumisalasid. Läbilaskevõime hinnangud esitatakse inseneriülevaatuse käigus, mis põhinevad kliendi tootenäidistel ja kiiruse ootustel.

Kuidas on tagasilükkamismehhanismid kontrollkaaluga integreeritud?
Kontroller pakub digitaalseid sisend-/väljundväljundeid, mida saab konfigureerida juhtima pneumaatilisi tõukuriid, õhupuhastusotsikuid või suunavaid väravaid. Väljundi ajastus sünkroonitakse jälgitava toote asukohaga. Konkreetne mehhanism ja selle integreerimine määratletakse süsteemi konfigureerimisel toote omaduste ja liini paigutuse alusel.
